2026年，第三代半导体核心封装基材氮化硅陶瓷基板成为行业焦点。超薄化烧结工艺持续取得关键性突破，叠加AI算力基础设施、新能源高压平台双重市场红利，氮化硅基板正式进入需求高速扩张阶段。受制于海外产能紧张、交付周期漫长，产业链自主可控需求持续上升，具备稳定量产能力的国内厂商迎来巨大发展机遇。

一、工艺持续突破：超薄高韧氮化硅基板攻克行业核心难题

氮化硅陶瓷基板作为功率半导体封装关键散热载体，超薄化是重要技术发展方向。行业前沿工艺已经实现70微米超薄氮化硅基板量产制备，突破长期以来0.1毫米量产厚度瓶颈。

超薄氮化硅基板制造挑战突出：基板厚度降低后，在成型、近2000℃高温烧结环节极易产生微裂纹、翘曲变形，直接拉低产品良率。传统制造路线依靠烧结后研磨减薄，材料损耗高、制造成本居高不下。新一代一体化即烧成型工艺摒弃后端减薄思路，高温下一次成型，有效提升原料利用率、生产良率，成为行业主流技术演进方向。

高性能氮化硅基板突破陶瓷固有的硬脆短板，优秀产品可承受大角度弯折不发生断裂，抗弯强度可达850MPa，热导率可达85W/(m・K)。高抗弯强度、优异热传导能力、出色抗热冲击性能相结合，能够持续承载高功率芯片长期极限工况，完美适配高密度、小型化、高散热需求的先进封装场景。

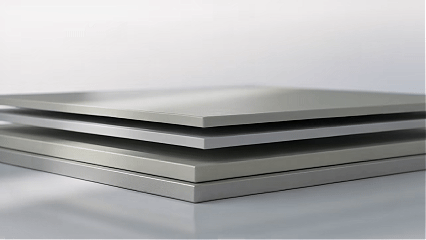

依托多年电子陶瓷材料研发与规模化制造积淀，福建华清打通氮化硅基板全套工艺链路，实现高性能氮化硅基板稳定量产。公司充分复用在氮化铝陶瓷基板领域成熟的流延成型、高温烧结、精密机械加工技术体系，建立严苛的粉体调配、烧结曲线管控体系。量产氮化硅基板致密度均匀、翘曲度可控，兼具高导热、高机械强度、优异冷热循环可靠性，同时支持平面基板、AMB活性金属钎焊基板定制开发，可根据客户需求匹配不同厚度、尺寸规格。

二、市场高速扩容：AI 算力与新能源汽车构筑长期增长底座

氮化硅基板市场景气度由两大高成长性下游市场刚性需求驱动，增长逻辑清晰、具备长期持续性。

一方面，全球AI算力建设持续推进。AI服务器、高算力芯片功耗不断提升，传统PCB基材散热性能逐渐触及天花板。氮化硅陶瓷基板热阻更低，散热路径更短，能够快速导出芯片运行产生的热量，保障算力硬件长期稳定运行，正在高端算力设备封装方案中加速渗透。

另一方面，新能源汽车800V高压平台规模化普及。搭载SiC MOSFET的车载主驱逆变器，可以有效提升整车续航5%~10%。碳化硅芯片工作功率高、发热集中，工况温度波动剧烈，对封装基材的导热能力、抗热冲击、长期可靠性提出严苛标准。氮化硅基板是车载SiC功率模块的优选基材，伴随新能源车渗透率提升，市场需求持续放量。

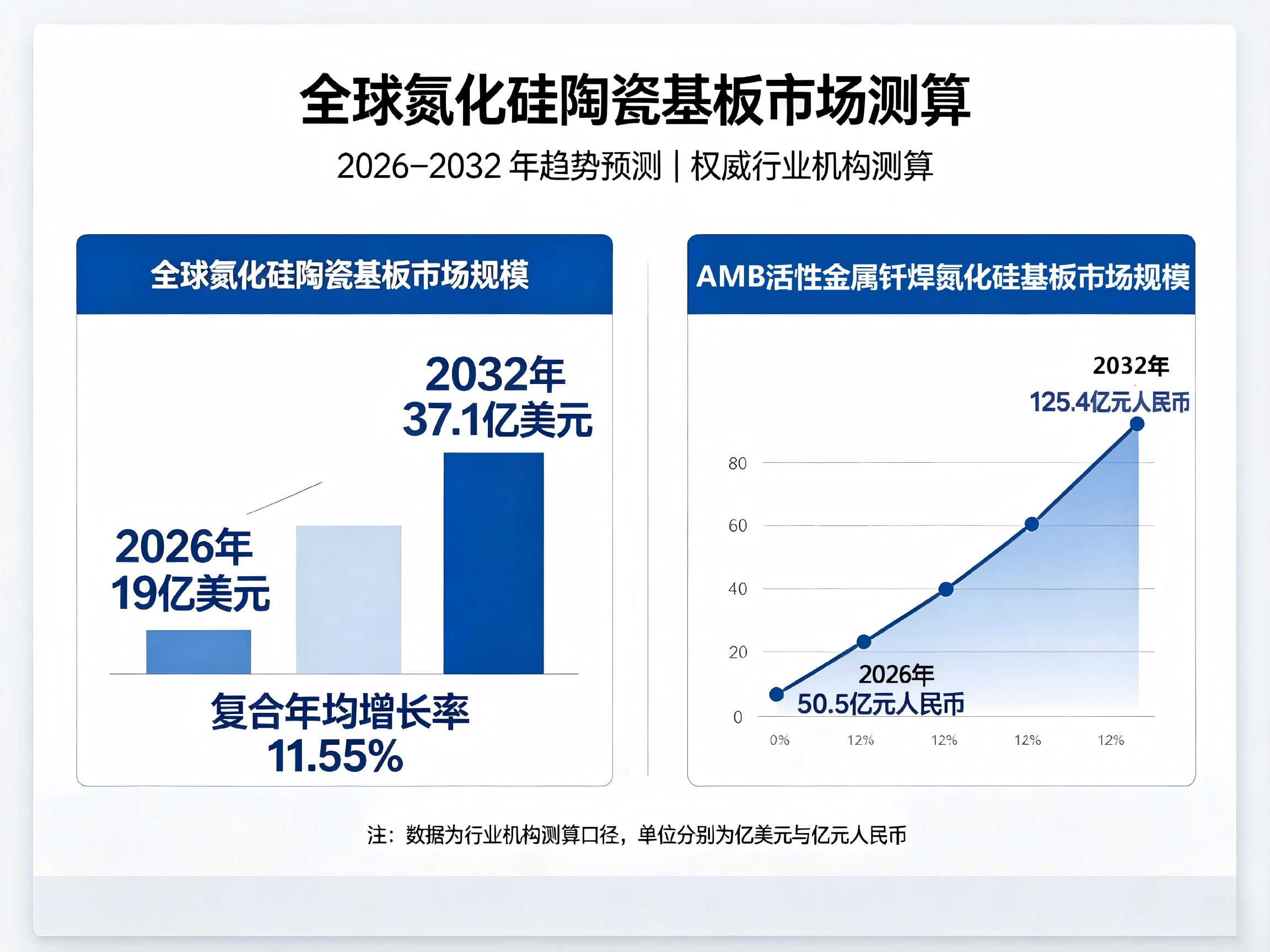

权威行业机构测算数据显示：2026年全球氮化硅陶瓷基板市场规模有望达到19亿美元，预计2032年增长至37.1亿美元，复合年均增长率11.55%；其中AMB活性金属钎焊氮化硅基板作为主流应用工艺路线，2026年全球市场规模预计50.5亿元人民币，2032年有望达到125.4亿元。

长期以来，高端氮化硅AMB基板市场主要由海外厂商占据，全球供给缺口持续存在，交付周期长、采购成本偏高。供应链安全背景下，下游功率半导体企业主动推进供应链本土化，为国内具备量产能力的氮化硅基板企业打开广阔替代空间。

三、国产替代纵深推进,福建华清打造本土化可靠基材方案

第三代半导体产业链自主可控上升为产业共识，功率封装基材国产化进程持续提速。氮化硅基板研发、量产门槛较高，材料配方、高温烧结工艺、精密金属化、长期可靠性验证构成多重壁垒。现阶段大量企业仍处于样品研发、客户送样阶段，能够实现稳定规模化量产、持续保障良率与交付的本土供应商资源稀缺。

福建华清氮化铝陶瓷基板

作为深耕电子陶瓷领域的制造企业，福建华清拥有成熟的精密陶瓷产业化平台，在粉体处理、生坯成型、高温烧结、精密加工领域积累大量工程化经验。氮化硅基板量产项目落地后，建立标准化质量管控体系，产品面向车规级功率模块、储能变流器、AI 算力硬件、射频功率模块等领域。

相较于海外产品，福建华清本土化生产模式具备灵活定制、快速试样、短交期等优势，可配合下游客户同步开展产品验证、工艺联合开发，助力国内功率半导体厂商构建安全、稳定、高性价比的封装基材供应链。

四、打破桎梏,国产氮化硅基板走向量产

面向未来，超薄化、高可靠、车规级将是氮化硅基板核心技术发展主线。AI算力扩张、新能源高压平台渗透将持续释放增量需求，国产替代浪潮将持续深化。

福建华清高性能氮化硅基板现已实现量产，正式面向SiC功率模块厂商、AI硬件企业、储能装备制造商开放样品测试。欢迎行业伙伴开展技术交流、试样申请与批量采购合作，共同推动第三代半导体封装产业链高质量发展。
