一、高热密度时代来临，CVD产业化悄然布局

AI算力芯片热流密度持续走高，传统散热材料逐步逼近物理极限，CVD金刚石凭借顶级导热性能，成为先进封装领域备受关注的前沿热管理材料。国内多家超硬材料企业持续产线建设布局，8英寸大尺寸CVD多晶金刚石热沉片实现工艺突破，行业整体进入送样验证、小批量落地的产业化阶段。但在工程师选型层面需要理性判断：金刚石并非全面替代方案，二者存在清晰的应用边界，不会颠覆氮化铝陶瓷的主流市场地位。

CVD金刚石的核心优势在于极致导热能力，其热导率可达2000W/m・K级别，约为氮化铝陶瓷的10倍、纯铜的5倍，同时热膨胀系数与硅芯片匹配度高，能够快速疏导芯片局部集中热量，缓解大功率器件因温升带来的翘曲、开裂、性能降频等失效问题，是目前商用固体材料里散热性能的天花板。

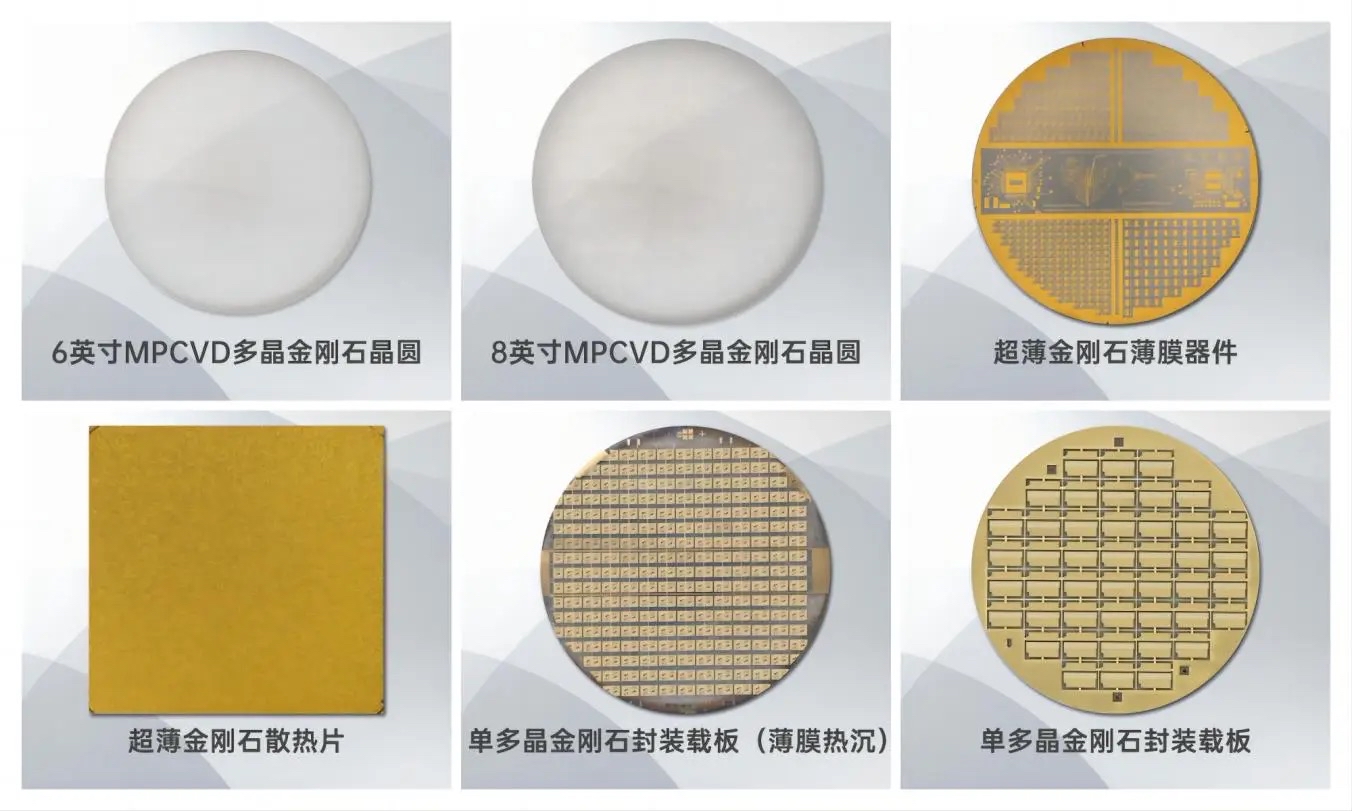

图片来源：东方财富号

国内产业链依托超硬材料产业基础，头部厂商完成6-8英寸多晶金刚石热沉片的研发与小批量试制，产品进入AI服务器GPU、高速激光器、高端光模块客户的验证环节。行业普遍预期，金刚石散热材料不久有望迎来规模化放量窗口，但现阶段大尺寸产品良率、抛光加工、异质键合等工艺难题仍待持续突破，设备投入高、生长速率慢，直接推高了单位产品成本，量产经济性受限。

二、厘清核心差异：二者不存在替代竞争关系

很多行业从业者容易形成认知误区，认为CVD金刚石会直接取代氮化铝陶瓷。从封装结构、材料本征属性来看，二者功能定位完全不同，竞争边界十分明确。

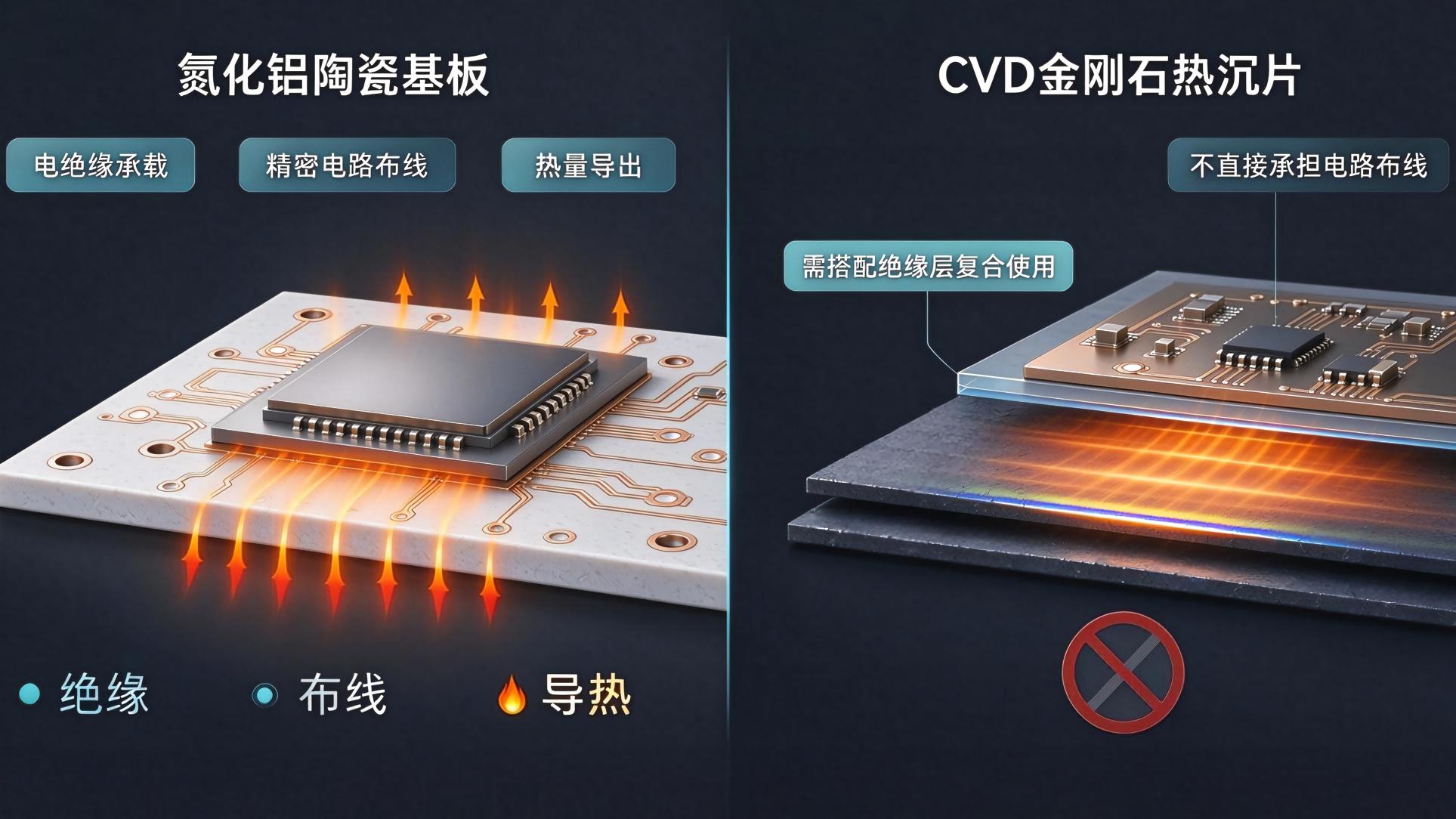

氮化铝陶瓷是一体化封装载体，同时承担电绝缘承载、精密电路布线、热量导出三重功能。基板表面可完成金属化线路加工，实现功率承载与高频信号传输，是功率半导体、光引擎基座、射频器件封装的核心基材。而CVD金刚石属于碳基材料，本身不具备绝缘特性，无法直接作为带线路的封装基板，产品定位是热扩散热沉片，一般需要搭配绝缘层复合使用，仅负责热量疏导，不能承担电路布线功能。

三、场景精准分层，双材料长期共存互补

成本与量产规模是另一道关键分界线。当前纯CVD金刚石热沉单价高昂，仅适配千瓦级旗舰算力芯片、超高功率激光器、航天军工这类不计成本、追求极限散热的小众高端场景。反观氮化铝陶瓷基板，已经具备成熟稳定的量产能力，兼顾高导热、绝缘可靠性、批次一致性与成本优势，牢牢占据商用AI光模块、车规功率器件、常规算力设备的大规模商用市场。

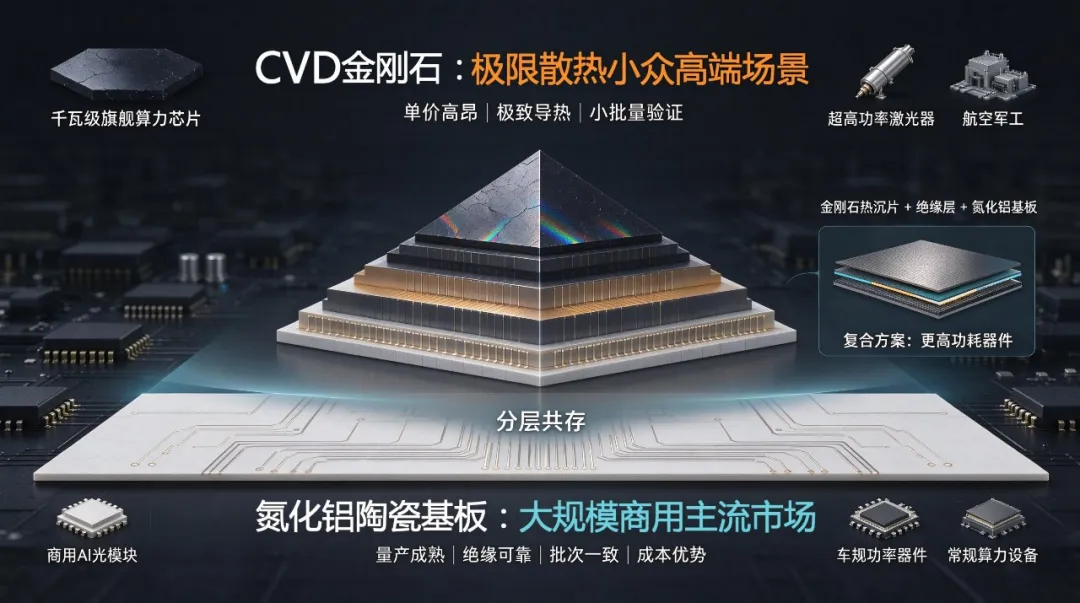

未来产业格局将是分层共存，而非单向替代。CVD金刚石抢占极限高热流密度的顶端小众市场；氮化铝陶瓷守住大规模商用封装的基本盘。同时行业也在探索复合方案，将CVD金刚石薄膜沉积在氮化铝基板表面，融合陶瓷的绝缘布线能力与金刚石超高导热优势，适配更高功耗的器件需求。

四、深耕材料自研，赋能国产半导体散热

作为国内氮化铝陶瓷基板本土厂商，福建华清深耕粉体配方、流延成型、低温烧结与精密金属化全链条工艺，面向功率半导体、光通信基座、算力光电封装场景，提供高可靠，定制化的氮化铝方案。企业持续研发新型散热材料的产业迭代，同步优化基板平整度、热学性能与金属化工艺，针对不同器件热流密度，为下游客户提供差异化材料选型方案：常规商用场景优先选用一体化氮化铝陶瓷；面对极限高热流密度工况，可评估陶瓷-金刚石复合散热方案。

从产业长期视角看，国产CVD金刚石热沉产能落地，代表国内高端热管理材料实现技术突破，但不会颠覆氮化铝陶瓷的主流地位。半导体材料选型，从来不是单一导热参数的比拼，而是性能、成本、良率、长期可靠性、供应链稳定性的综合权衡。

先进封装持续迭代，散热材料赛道走向多元化组合路线。对于上游材料企业，不能押注单一材料赛道，需要吃透不同材料的适用边界，跟随芯片功耗、封装架构迭代，持续储备多类材料工艺能力。国产电子材料的发展，不是一场材料替代竞赛，而是持续完善全谱系供给，覆盖从大规模商用场景到顶级极限工况的多元化需求，持续为国内半导体产业链筑牢材料底座。
